Joints X / Joints Quadrilobe JF4®

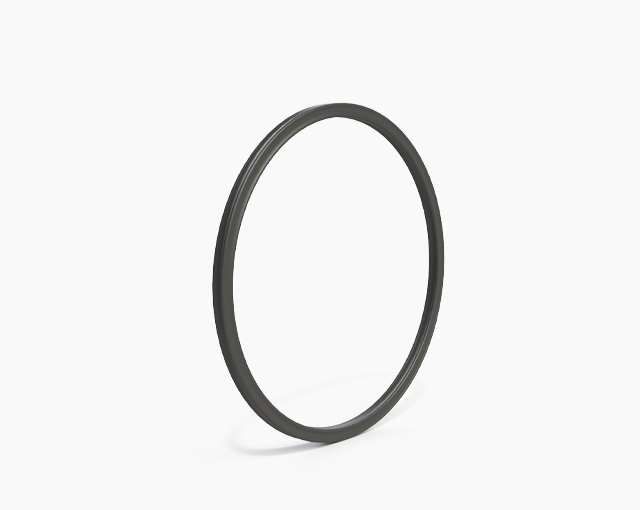

La bague quadrilobe JF4® ou joint X se caractérise par une section à quatre lobes offrant une double ligne d'étanchéité. Elle est adaptée aux dispositifs hydrauliques, pneumatiques, oléopneumatiques, en mouvements alternatifs. Le joint X est particulièrement efficace dans les systèmes dynamiques avec mouvements rotatifs ou alternatifs lents.

Principaux bénéfices

Solutions sur mesure : conception de pièces et formulation des mélanges élastomères
Double ligne d'étanchéité par section à quatre lobes
Mouvements alternatifs jusqu'à 150 bars, rotatifs jusqu'à 1 m/s
Aucune orientation de montage à respecter
Réduction des frottements et de l'effort de démarrage
Évite le risque de torsion

Demandez un devis

Applications

Dispositifs hydrauliques, pneumatiques et oléopneumatiques
Applications dynamiques : mouvements alternatifs et rotatifs
Applications statiques
Chauffage, Ventilation, Climatisation (CVC)
Moteur
Direction et transmission
Filtration et refroidissement
Batterie7
Vannes multivoies

Caractéristques

Mélanges élastomères EPDM, FKM, NBR, HNBR, ACM, AEM, FFKM, Butyle, Silicone, Fluorosilicone
Mouvements alternatifs jusqu'à 150 bars
Mouvements rotatifs jusqu'à 1 m/s
Mélange standard 9PD31 : NBR noir, 78 Shore A, -30 °C à +100 °C en continu, pic à +120 °C, DRC 15 % (24 h à 100 °C)
Montage sur son diamètre intérieur ou extérieur
